INTRODUCCIÓN
Generador Estático de Vares
El Generador Estático de Potencia Reactiva (SVG) es una solución de calidad de energía de nueva generación, diseñada para proporcionar una compensación de potencia reactiva dinámica y precisa. Funciona monitoreando continuamente el factor de potencia del sistema e inyectando corriente reactiva inductiva o capacitiva para mantener condiciones óptimas en tiempo real.
A diferencia de los bancos de capacitores tradicionales o los condensadores síncronos, los Generadores Estáticos de Potencia Reactiva (SVG) se basan en electrónica de potencia con IGBT, lo que permite una respuesta rápida, un control preciso y una compensación bidireccional. Esto los hace altamente eficaces para resolver problemas de factor de potencia, inestabilidad de voltaje y desequilibrio de cargas en entornos tanto industriales como comerciales.
Los Generadores de Var Estáticos (SVG) desempeñan un papel clave en la mejora de la eficiencia energética, la reducción de costos eléctricos por penalizaciones de factor de potencia y la operación confiable de equipos sensibles. Se utilizan ampliamente en sectores como la manufactura, centros de datos, hospitales e integración de energías renovables.
CARACTERÍSTICAS
INTRODUCCIÓN
Generador Estático de Vares
El Generador de Var Estático (SVG) de IKM es una solución de última generación para la calidad de la energía, diseñada para proporcionar una compensación dinámica y precisa de la potencia reactiva. Funciona monitoreando continuamente el factor de potencia del sistema e inyectando corriente reactiva inductiva o capacitiva en tiempo real para mantener condiciones óptimas.
A diferencia de los bancos de capacitores tradicionales o los condensadores síncronos, los Generadores de Var Estáticos se basan en electrónica de potencia con IGBT, lo que permite una respuesta rápida, un control preciso y una compensación bidireccional. Esto los hace altamente eficaces para resolver problemas de factor de potencia, inestabilidad de voltaje y desequilibrios de carga tanto en entornos industriales como comerciales.
Los Generadores de Var Estáticos de IKM desempeñan un papel fundamental en la mejora de la eficiencia energética, la reducción de costos eléctricos por penalizaciones de factor de potencia y la operación confiable de equipos sensibles. Se utilizan ampliamente en sectores como la manufactura, centros de datos, hospitales y la integración de energías renovables.
CARACTERÍSTICAS
VENTAJAS PRINCIPALES
Capacidad de protección extremadamente alta
El diseño presenta una estructura en capas que separa los componentes electrónicos de los de potencia. La capa electrónica, con grado de protección IP54 (IP65 personalizable), garantiza aislamiento y protección contra la humedad y el polvo, mientras que la capa de potencia cuenta con refrigeración por ventilador. Con resistencia a la contaminación Clase 3, el módulo es ideal para entornos hostiles como áreas salinas, húmedas, polvorientas y corrosivas.
IGBT Infineon de 7ª generación
El Generador de Var Estático de iKonMac utiliza IGBT de séptima generación. Al mismo tiempo, reduce la pérdida de conmutación en un tercio y, gracias a la tecnología de intercalado en paralelo, alcanza una frecuencia de conmutación efectiva de 80 kHz. Esto representa un desafío para el algoritmo de control, ya que el chip de control principal debe completar un cálculo PWM en solo 12,5 μs (1/80 kHz).
Chip de control totalmente basado en FPGA
La mayoría de los fabricantes utilizan DSP combinado con CPLD o FPGA, pero el procesamiento en serie de un solo núcleo del DSP no puede satisfacer la alta frecuencia de conmutación de los IGBT de séptima generación. Nosotros utilizamos un chip de control totalmente basado en FPGA, con 8 millones de puertas lógicas en el programa de cálculo, equivalente a 16 unidades de CPU hardware funcionando en paralelo.

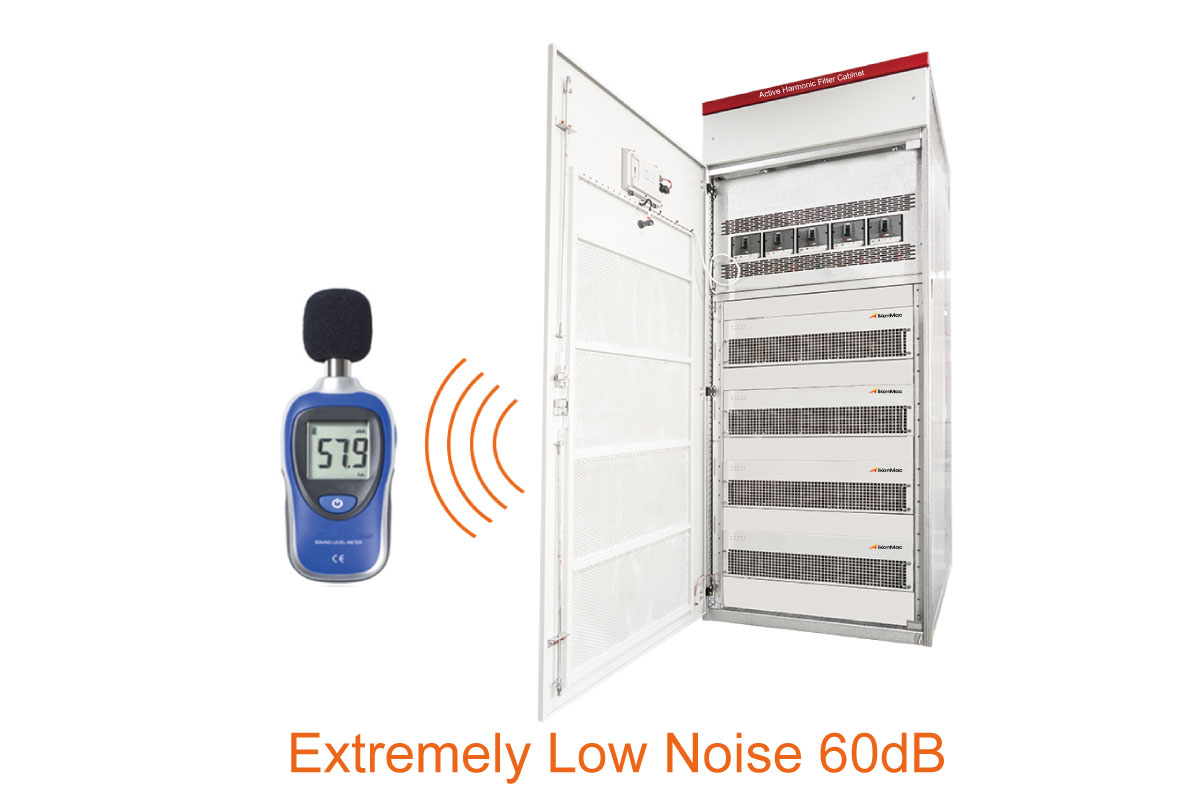

Bajo nivel de ruido: 60 dB
El ruido afecta la experiencia del usuario y proviene de la disipación de calor y las corrientes del reactor. Se reducen las pérdidas, se añade monitoreo de temperatura y se ajusta la velocidad del ventilador para disminuir el ruido. Con una frecuencia de conmutación de 80 kHz —muy por encima de los 20 kHz comunes— también se reduce el ruido del reactor, manteniendo el nivel de ruido del módulo por debajo de 60 dB, frente al estándar industrial de 70 dB.

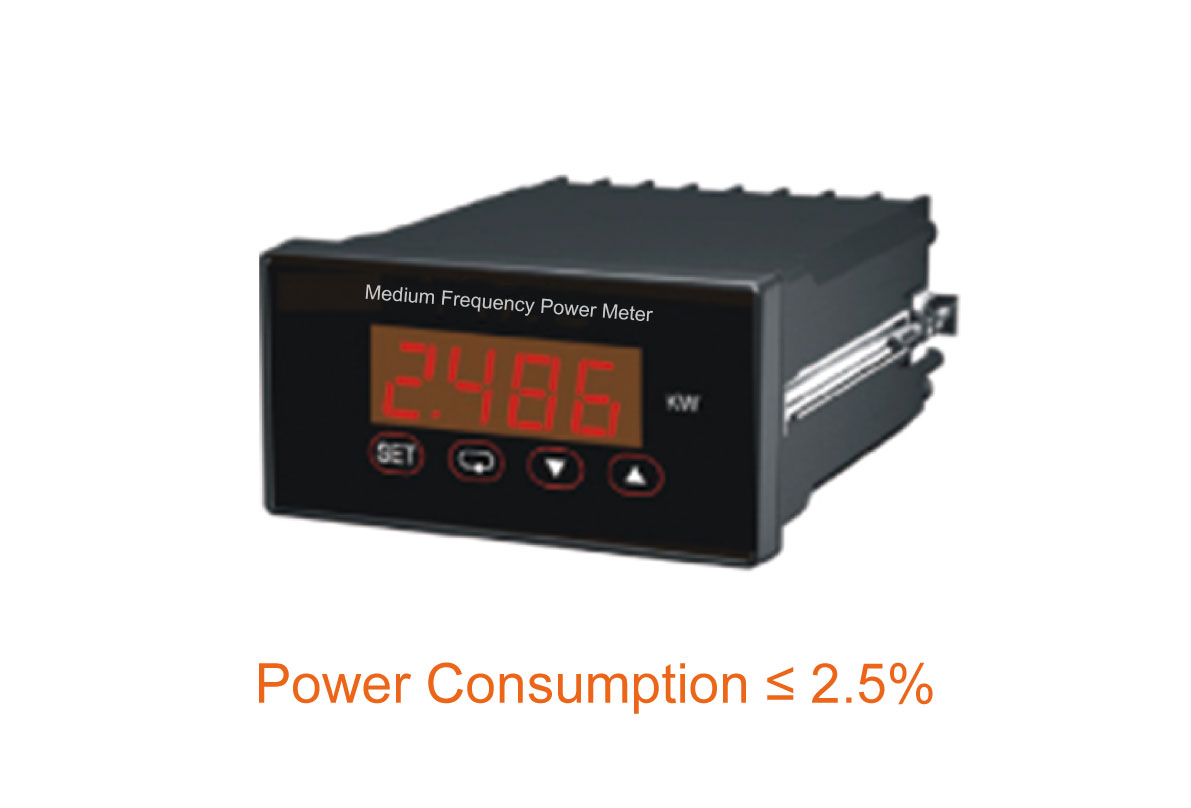

Bajo consumo de energía <2.5%
Reduce las pérdidas en un tercio. La conmutación a 80 kHz y la tecnología en paralelo bajan la inductancia a 1/4, manteniendo pérdidas < 2.5%, frente al 3.5% en productos nacionales.
Carga completa a 55 °C de temperatura ambiente
Para un Generador de Var Estático, la fiabilidad depende de la resistencia a la tensión y a la temperatura. Los AHF/SVG de iKonMac pueden operar a plena carga en entornos de hasta 55 °C, gracias al IGBT de séptima generación que reduce las pérdidas y la temperatura, y al diseño en capas que garantiza una disipación térmica eficiente y protección para la capa electrónica.
Prevención inteligente de resonancia
Un modo de arranque inteligente en el software evita eficazmente los puntos de resonancia y protege el funcionamiento normal del equipo, mejorando la fiabilidad del producto. Esto permite su uso en entornos eléctricos más exigentes.
Alta densidad de potencia: 800 A / 675 kVar
El Generador de Var Estático de iKonMac adopta un diseño modular estándar con un diseño eficiente y alta densidad de potencia. En un gabinete estándar de 800x800, su capacidad puede alcanzar 800 A o 675 kVar.
VENTAJAS PRINCIPALES
Capacidad de protección extremadamente alta
El diseño presenta una estructura en capas que separa los componentes electrónicos de los de potencia. La capa electrónica, con grado de protección IP54 (IP65 personalizable), garantiza aislamiento y protección contra la humedad y el polvo, mientras que la capa de potencia cuenta con refrigeración por ventilador. Con resistencia a la contaminación Clase 3, el módulo es ideal para entornos hostiles como áreas salinas, húmedas, polvorientas y corrosivas.
IGBT Infineon de 7ª generación
El Generador de Var Estático de iKonMac utiliza IGBT de séptima generación. Al mismo tiempo, reduce la pérdida de conmutación en un tercio y, gracias a la tecnología de intercalado en paralelo, alcanza una frecuencia de conmutación efectiva de 80 kHz. Esto representa un desafío para el algoritmo de control, ya que el chip de control principal debe completar un cálculo PWM en solo 12,5 μs (1/80 kHz).
Chip de control totalmente basado en FPGA
La mayoría de los fabricantes utilizan DSP combinado con CPLD o FPGA, pero el procesamiento en serie de un solo núcleo del DSP no puede satisfacer la alta frecuencia de conmutación de los IGBT de séptima generación. Nosotros utilizamos un chip de control totalmente basado en FPGA, con 8 millones de puertas lógicas en el programa de cálculo, equivalente a 16 unidades de CPU hardware funcionando en paralelo.
Bajo nivel de ruido: 60 dB
El ruido afecta la experiencia del usuario y proviene de la disipación de calor y las corrientes del reactor. Se reducen las pérdidas, se añade monitoreo de temperatura y se ajusta la velocidad del ventilador para disminuir el ruido. Con una frecuencia de conmutación de 80 kHz —muy por encima de los 20 kHz comunes— también se reduce el ruido del reactor, manteniendo el nivel de ruido del módulo por debajo de 60 dB, frente al estándar industrial de 70 dB.
Bajo consumo de energía <2.5%
Reduce las pérdidas en un tercio. La conmutación a 80 kHz y la tecnología en paralelo bajan la inductancia a 1/4, manteniendo pérdidas < 2.5%, frente al 3.5% en productos nacionales.
Carga completa a 55 °C de temperatura ambiente
Para un Generador de Var Estático, la fiabilidad depende de la resistencia a la tensión y a la temperatura. Los AHF/SVG de iKonMac pueden operar a plena carga en entornos de hasta 55 °C, gracias al IGBT de séptima generación que reduce las pérdidas y la temperatura, y al diseño en capas que garantiza una disipación térmica eficiente y protección para la capa electrónica.
Prevención inteligente de resonancia
Un modo de arranque inteligente en el software evita eficazmente los puntos de resonancia y protege el funcionamiento normal del equipo, mejorando la fiabilidad del producto. Esto permite su uso en entornos eléctricos más exigentes.
Alta densidad de potencia: 800 A / 675 kVar
El Generador de Var Estático de iKonMac adopta un diseño modular estándar con un diseño eficiente y alta densidad de potencia. En un gabinete estándar de 800x800, su capacidad puede alcanzar 800 A o 675 kVar.
PARÁMETROS
|
Nivel de voltaje (±20 %) |
220V / 400V / 480V / 690V / 800V |
|
Capacidad del módulo |
SVG (kVar): 30 / 40 / 50 / 80 / 100 / 130 / 150 |
|
Tamaño del módulo (AnAlP) |
480 × 130 × 440: 30 kVar 480×200×530: 50(kVar) 680×200×530: 50/100/150(kVar) 680×200×550: 40/50/80/100/135(kVar) |
|
Capacidad máxima de un solo gabinete |
600kVar |
|
Número de módulos en paralelo |
12 |
|
Frecuencia de funcionamiento |
50Hz / 60Hz (-10% ~ +10%) |
|
Transformador de corriente |
100 : 5 ~ 10000 : 5 |
|
Controlador |
100 % FPGA completo, cálculo en paralelo con 16 CPU |
|
Compensación de armónicos |
SVG: 2-25th |
|
Eficiencia |
>97.5% |
|
Compensación de potencia reactiva |
Ajustable de -1 a +1 |
|
Compensación de desequilibrio trifásico |
El desequilibrio se compensa al 100 % (en 690 V no se incluye la función de compensación de desequilibrio trifásico). |
|
Frecuencia de conmutación |
80 kHz (IGBT Infineon de 7.ª generación) |
|
Métodos de comunicación |
RS485, Modbus RTU, Wifi (control remoto) |
|
Software de supervisión para PC |
Sí, todos los parámetros se pueden configurar desde el software de supervisión para PC. |
|
Alarma de fallos |
Sí, se pueden registrar hasta 500 mensajes de alarma. |
|
Monitor |
4.3” / 7” / 10” / 12” (Opcional) Compatible con monitoreo independiente de cada módulo y monitoreo centralizado de toda la máquina. |
|
Tiempo de respuesta total |
≤5ms ,respuesta instantánea <50us |
|
Pérdidas activas |
≤2.5% |
|
Disipación de calor |
Refrigeración por aire inteligente |
|
Ruido |
≤60dB |
|
Funciones de protección |
Más de 20 tipos de protección, incluyendo sobretensión, subtensión, sobrecalentamiento, sobrecorriente, cortocircuito, entre otras. |
|
Ubicación del TC |
Lado carga / lado red (opcional) |
|
Tamaño para montaje en pared |
El montaje en pared tiene el mismo tamaño que el módulo. |
|
Peso del módulo |
17.5kg (30k) ; 26kg (480W50k) ; 32kg (680W50k) ; 38.5kg (680W100k) ; 45.5kg (150k); |
|
Temperatura de funcionamiento |
-20°C ~ +55°C |
|
Altitud |
<5000 metros (Por encima de 1000 m, se reduce la potencia en un 1 % por cada 100 m adicionales) |
|
Humedad relativa |
<95 %, sin condensación |
|
Grado de protección (IP) |
Módulo IP20 + Capa electrónica IP42 (personalizable a IP54 o IP65) |
|
Grado de resistencia a la contaminación |
Nivel 2 (personalizable a Nivel 3) |
CONTROL DE CALIDAD
Ensamblaje del módulo IGBT
Soldadura automática
Soldadura por inducción
Ensamblaje
Prueba de baja tensión
Prueba de alta tensión
Prueba de envejecimiento
Inspección final
Embalaje
