Solución de Calidad de Energía para la Industria Metalúrgica

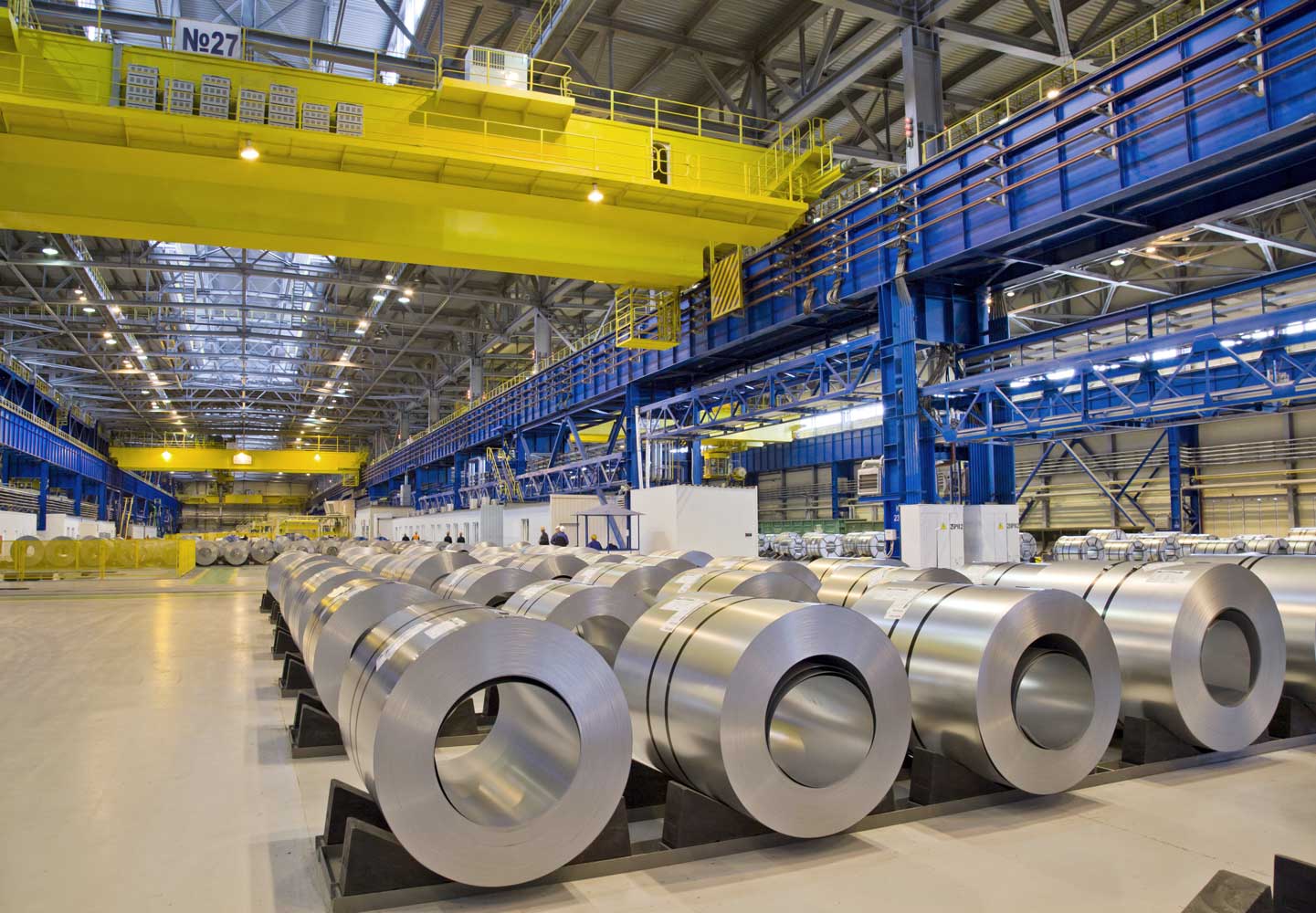

Ikonmac’s power quality solutions implemented in a metallurgy facility

Descripción General de la Industria

Las operaciones metalúrgicas a menudo enfrentan problemas como un alto impacto de potencia reactiva, bajo factor de potencia y una distorsión armónica significativa. Los equipos comunes en la industria incluyen hornos de inducción, hornos de arco eléctrico y trenes de laminación, todos los cuales generan corrientes armónicas considerables. Estas armónicas distorsionan las formas de onda de voltaje y corriente en la red eléctrica, comprometiendo la calidad del suministro eléctrico y potencialmente dañando otros equipos eléctricos. iKonMac ofrece soluciones especializadas de filtrado de armónicos que abordan de manera eficiente estos desafíos de calidad de energía, creando un entorno eléctrico más ecológico, seguro y estable para las instalaciones metalúrgicas.

Problemas de Calidad de Energía

Hornos de Inducción y Trenes de Laminación

Estos sistemas normalmente utilizan convertidores de 6 o 12 pulsos.
Los sistemas de 6 pulsos generan principalmente armónicos de los órdenes 5.º, 7.º, 11.º y 13.º.
Los sistemas de 12 pulsos generan principalmente armónicos de los órdenes 11.º y 13.º.

Hornos de Arco Eléctrico

Estos generan grandes cantidades de corrientes armónicas y también presentan desequilibrio y asimetría trifásica. Los armónicos principales incluyen el de tercer orden y sus múltiplos, junto con algunos armónicos de orden par.

Desafíos de la Calidad de Energía

Las cargas metalúrgicas fluctúan rápidamente, con arranques y paradas frecuentes de hornos de inducción, laminadoras y hornos de arco eléctrico. Esto conduce a: Bajo factor de potencia, resultando en penalizaciones por consumo excesivo de potencia reactiva. Distorsión de la forma de onda de voltaje y corriente, aumentando las pérdidas de energía en la red de distribución. Deterioro de la calidad de la energía, lo que afecta directamente la fiabilidad y seguridad de los equipos eléctricos.

Solución

Filtros Armónicos Activos Serie IKM-AHF capaces de filtrar armónicos del 2.º al 50.º orden. Logran una eficiencia de filtrado de armónicos superior al 95%.
Generadores Estáticos de Vars Serie IKM-SVG diseñados para la compensación dinámica de potencia reactiva en entornos complejos. Tiempo de respuesta rápido de menos de 10 ms para una mejora en tiempo real de la calidad de la energía.
Mejoran eficazmente la calidad de la energía y garantizan un uso seguro de la electricidad en operaciones industriales.

CASOS EXITOSOS EN LA INDUSTRIA METALÚRGICA

Generador Estático de Vars de 750 kvar

Lian Steel Tecnología Metalúrgica S.A. de C.V.

Filtro Activo de Armónicos de 1400 A

Hercules Steel Wire S.A.

N.º	Ciudad	Proyecto	Fecha	Solución
1	Jiangsu	Proyecto de Compensación de Potencia Reactiva de Jiangsu Zhuhong Forging S.A. de C.V.	May 2024	SVG/AHF
2	Jiangsu	Proyecto de Compensación de Potencia Reactiva de Suzhou Kunlun Heavy Equipment Manufacturing S.A. de C.V.	May 2024	SVG
3	Jiangsu	Proyecto de Compensación de Potencia Reactiva de Jiangsu Zhuhong Heavy Industry S.A. de C.V.	Abril 2024	SVG/AHF
4	Zhejiang	Proyecto de Compensación de Potencia Reactiva de Zhejiang Yongjie Aluminum S.A.	Marzo de 2024	SVG
5	Sichuan	Proyecto de Tratamiento de Armónicos de Pangang Chengdu Auto Parts S.A. de C.V.	Marzo de 2024	AHF
6	Jiangsu	Proyecto de Tratamiento de Armónicos de Acero Inoxidable de Wujin, Changzhou	Febrero 2024	AHF
7	Jiangsu	Proyecto de Tratamiento de Armónicos de Wuxi General Steel Rope Co., Ltd.	Febrero 2024	AHF
8	Anhui	Proyecto de Compensación de Potencia Reactiva de Anhui Xin Lantian Steel Structure	Noviembre de 2023	SVG
9	Jiangsu	Proyecto de Tratamiento de Armónicos de Jiangsu Lianyungang Steel Wire Rope Co., Ltd.	Octubre de 2023	AHF
10	Henan	Proyecto de Tratamiento de Armónicos de la Planta de Procesamiento de Cobre de Luoyang Lu, Henan	Septiembre de 2023	SVG/AHF

Fecha	Proyecto	Solución
Mayo 2024	Zhuhong Forja S.A. de C.V.	SVG/AHF
Mayo 2024	Kunlun Equipos Pesados S.A. de C.V.	SVG
Apr 2024	Zhuhong Industria Pesada S.A. de C.V.	SVG/AHF
Mar 2024	Yongjie Aluminum S.A. de C.V.	SVG
Mar 2024	Chengdu Piezas Automotrices S.A. de C.V.	AHF
Feb 2024	Proyecto de Acero Inoxidable de Wujin	AHF
Feb 2024	General Steel Rope S.A. de C.V.	AHF
Nov 2023	Proyecto de Acero Xin Lantian	SVG
Oct 2023	Compañía de Cables de Acero, S.A. de C.V.	AHF
Sep 2023	Planta de Procesamiento de Cobre de Luoyang	SVG/AHF
